Система диагностики неисправностей электродвигателя

Система диагностики неисправностей электродвигателя состоит из аппаратного обеспечения для сбора электрических данных серии EM - AnalyP100 и программного обеспечения для мониторинга состояния двигателя EMA и диагностики неисправностей. Это экономически эффективная, портативная и простая в использовании система управления состоянием двигателя и прогнозирования технического обслуживания, разработанная Pudie в сотрудничестве с международными экспертами по диагностике двигателей.

Система диагностики неисправностей электродвигателя использует развитие зрелой технологии анализа электрических характеристик, и специалисты Pudie накопили многолетний опыт полевых испытаний и анализа данных, чтобы предоставить вам информацию о рабочем состоянии и потенциальных неисправностях двигателя и приводного оборудования, оценить его производительность, заранее обнаружить, диагностировать и предсказать неисправность, избежать остановки производства и высоких потерь из - за внезапных неисправностей, создать для вас ценность прогнозирования технического обслуживания электрооборудования.

Система диагностики неисправностей электродвигателя может быть применена к электрическому оборудованию, такому как индукционные двигатели, двигатели с преобразователем частоты, двигатели постоянного тока, синхронные двигатели, генераторы и трансформаторы. Инженеры - электрики используют EM - AnalyP100

Электрический сборщик данных собирает данные о двигателях в диспетчерской. Собранные данные загружаются на ПК для анализа, диагностики и отчетности с помощью программного обеспечения EMA.

Программное обеспечение EMA для мониторинга состояния двигателя и диагностики неисправностей основано на экспертном опыте, автоматически предоставляет диагностические отчеты и служит платформой для оценки и прогнозирования электродвигателей инженерами - электриками.

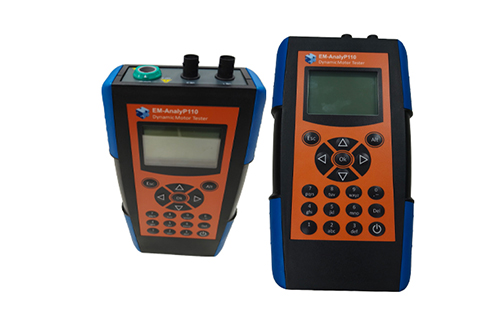

Сбор однофазных электрических данных EM - AnalyP100

Сбор трехфазных электрических данных EM - AnalyP110

Сборщики данных серии EM - AnalyP100 делятся на модели EM - AnalyP100 и EM - AnalyP110. EM - AnalyP100 представляет собой однофазный коллектор данных, имеющий два режима измерения: одновременный сбор однофазного тока и напряжения или измерение только однофазного тока; Трехфазные данные можно собирать в три этапа. EM - AnalyP110 представляет собой трехфазный сборщик данных, имеющий три режима измерения, которые могут одновременно выполнять синхронный сбор данных о трехфазном токе и напряжении или синхронно измерять трехфазный ток или только однофазный ток. EM - AnalyP110 соединяет все трехфазные электрические сигналы через портативный испытательный интерфейс MTP - M.

Как EM - AnalyP100. так и 110 имеют функцию анализа запуска двигателя, которая регистрирует изменения тока и напряжения при запуске, чтобы определить ток запуска и время запуска. EM - AnalyP110 может быть подключен к двум датчикам вибрационного ускорения для измерения вибрации подшипника двигателя и может измерять две точки или направления синхронно по двум каналам. С помощью EM - AnalyP110 можно измерить и определить вибрационное состояние в соответствии со стандартом ISO 10816 на месте и определить состояние сигнализации подшипника по эмпирическим стандартам. Также можно записывать данные о форме вибрации, загружать их в программное обеспечение EMA и проводить комплексный анализ электрических и вибрационных данных двигателя.

MTP - H / L Интерфейс для испытания безопасности высоковольтных / низковольтных двигателей

Для повышения эффективности и безопасности испытаний двигателей на периодически испытываемых двигателях может быть установлен фиксированный испытательный интерфейс MTP - H / L (высокое / низкое напряжение). EM-AnalyP110

Поддерживается фиксированный тестовый интерфейс, который при тестировании подключается непосредственно к трехфазному электрическому сигналу с помощью кабеля тестового интерфейса.

Диагностические возможности программного обеспечения для диагностики неисправностей двигателей EMA охватывают двигатели, источники питания и приводные устройства.

Функции программного обеспечения EMA для мониторинга состояния двигателя и диагностики неисправностей включают в себя хранение данных, цифровую обработку сигналов и анализ характеристик, автоматическое диагностическое заключение и рекомендации по техническому обслуживанию, основанные на данных таблички двигателя, данных испытаний и экспертных системных знаниях; Кроме того, с помощью программного обеспечения для составления отчетов и составления карт можно просматривать и проверять характеристики или доказательства различных неисправностей.

Программное обеспечение EMA для систематической и всеобъемлющей диагностики электродвигателя, охват не только ротора, статора, воздушного зазора в корпусе двигателя, но и включает в себя анализ качества питания, гармоники, мощности, соединения, трехфазного баланса, а также подшипников и приводных механизмов, таких как вентилятор, насос, ремень, коробка передач, возвратно - поступательные машины. Эти правила анализа и суждения основаны на более чем 40 - летней разработке технологий, электрических стандартах, опыте и проверке большого количества измеренных данных и имеют уникальные технические характеристики и преимущества по сравнению с другими методами, такими как вибрационный анализ.
