低压电机在线绝缘监测仪ZX500

绝缘测仪代替兆欧表实现测量线路绝缘电阻(线路抵抗直流电流的电气绝缘能力)的自动化，测量数值可用于分析线路缺陷;本产品可有效免除传统兆欧表测量时的成本与安全风险。

设计原理

ZX500绝缘监测仪采用直流注入法对电缆或电机绕组等进行绝缘测量，测试电压为DC500VDC，若设备内相应线路使能，仪器与电路接触器或断路器辅助触点联锁控制，实现电机回路通电时绝缘监测仪退出监测与电网分离，线路断电时绝缘监测仪自动开始对线路进行绝缘监测，本仪表可对三路不同电机进行测量。

主要功能

适用于 1140V 以下发电机或电动机绕组绝缘检测。

三路独立测量对地绝缘电阻。

三路独立继电器报警输出。

带背光的 LCD 屏显示，可查看设置各项参数。

RS-485 接口通信，采用Modbus 协议。

测量过程全自动，亦可手动开启测量。

测试电压 DC500V。

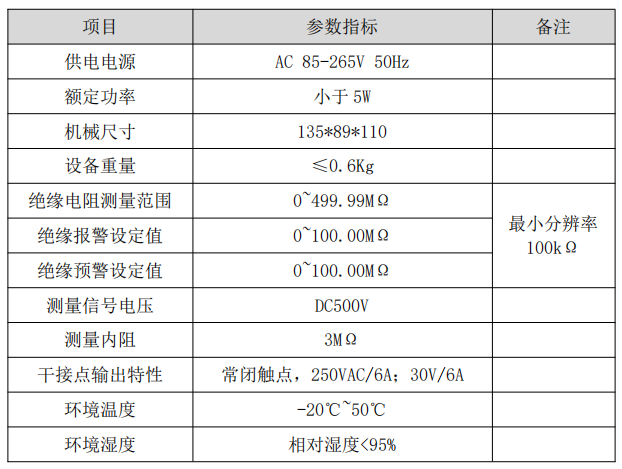

技术参数
